มาตรวัดแรงดัน เป็นเครื่องมือสำคัญที่ใช้ในอุตสาหกรรมที่นับไม่ถ้วนในการวัดและตรวจสอบความดันในระบบ จากปั๊มจักรยานที่เรียบง่ายไปจนถึงเครื่องจักรอุตสาหกรรมที่ซับซ้อนอุปกรณ์เหล่านี้ให้ข้อมูลที่สำคัญที่ทำให้มั่นใจได้ถึงความปลอดภัยประสิทธิภาพและประสิทธิภาพที่ดีที่สุด การอ่านความดันที่แม่นยำอาจเป็นความแตกต่างระหว่างการทำงานที่ราบรื่นและความล้มเหลวของหายนะ
ที่แกนกลางของมันมาตรวัดความดันเป็นเครื่องมือที่ออกแบบมาเพื่อวัดแรงที่กระทำโดยของเหลว (ของเหลวหรือก๊าซ) บนพื้นผิว โดยทั่วไปแล้วแรงนี้จะแสดงออกในหน่วยเช่นปอนด์ต่อตารางนิ้ว (psi), บาร์หรือปัสสาวะ (PA) เกจวัดแสดงให้เห็นถึงความดันนี้ช่วยให้ผู้ปฏิบัติงานและวิศวกรสามารถตรวจสอบเงื่อนไขของระบบแบบเรียลไทม์ พวกเขาเป็นสิ่งที่ขาดไม่ได้สำหรับการควบคุมกระบวนการระบุการรั่วไหลและทำให้มั่นใจว่าอุปกรณ์ทำงานภายในขอบเขตที่ปลอดภัย
ความสามารถในการวัดความดันอย่างถูกต้องมีความสำคัญด้วยเหตุผลหลายประการ:
ความปลอดภัย: ในการตั้งค่าอุตสาหกรรมจำนวนมากความดันที่มากเกินไปอาจนำไปสู่ความล้มเหลวของอุปกรณ์การระเบิดหรือการรั่วไหลของวัสดุอันตราย มาตรวัดให้การตรวจสอบความปลอดภัยที่สำคัญช่วยให้บุคลากรดำเนินการแก้ไขก่อนที่สถานการณ์อันตรายจะเกิดขึ้น
ประสิทธิภาพ: การรักษาระดับความดันที่ดีที่สุดเป็นกุญแจสำคัญในการทำงานของเครื่องจักรและกระบวนการที่มีประสิทธิภาพ ตัวอย่างเช่นในระบบความร้อนการระบายอากาศและเครื่องปรับอากาศ (HVAC) ความดันสารทำความเย็นที่เหมาะสมทำให้ระบบเย็นลงหรือทำให้ความร้อนเย็นลงอย่างมีประสิทธิภาพ
การควบคุมคุณภาพ: ในการผลิตและการประมวลผลทางเคมีการรักษาพารามิเตอร์ความดันเฉพาะเป็นสิ่งจำเป็นสำหรับการผลิตผลิตภัณฑ์คุณภาพสูง
การแก้ไขปัญหา: การลดลงอย่างฉับพลันหรือความกดดันอาจเป็นตัวบ่งชี้ก่อนหน้าของปัญหาเช่นท่ออุดตันวาล์วผิดพลาดหรือรั่วไหล
ประวัติความเป็นมาของการวัดความดันนั้นยาวนานและน่าสนใจ ความพยายามในช่วงต้นเกี่ยวข้องกับ manometers ง่าย ๆ แต่สิ่งเหล่านี้มักจะใหญ่โตและไม่สามารถทำได้สำหรับการใช้งานมากมาย ยุคสมัยใหม่ของการวัดความดันเริ่มขึ้นในช่วงกลางศตวรรษที่ 19 ด้วยการประดิษฐ์มาตรวัดความดันท่อ Bourdon การออกแบบที่ปฏิวัติวงการนี้ได้รับการจดสิทธิบัตรอย่างอิสระโดย Eugene Bourdon และ Edward Ashcroft ซึ่งเป็นกลไกที่เรียบง่าย แต่แข็งแกร่งสำหรับการวัดความดัน หลอด Bourdon ซึ่งเป็นหลอดโลหะกลวงรูปตัว C จะยืดออกเมื่อความดันเพิ่มขึ้นและการเคลื่อนไหวนี้เชื่อมโยงกับกลไกกับเข็มบนหน้าปัด สิ่งประดิษฐ์นี้ปูทางไปสู่การใช้มาตรวัดความดันอย่างกว้างขวางที่เราเห็นในวันนี้ซึ่งมีการพัฒนาเพื่อรวมเทคโนโลยีเชิงกลและดิจิตอลขั้นสูง
เกจวัดความดันสามารถแบ่งออกเป็นสองประเภทหลัก: อะนาล็อกและดิจิตอล แต่ละประเภทใช้เทคโนโลยีการตรวจจับที่แตกต่างกันและมีข้อได้เปรียบที่เป็นเอกลักษณ์สำหรับแอปพลิเคชันเฉพาะ การทำความเข้าใจความแตกต่างเหล่านี้เป็นสิ่งสำคัญสำหรับการเลือกมาตรวัดที่เหมาะสมสำหรับความต้องการของคุณ

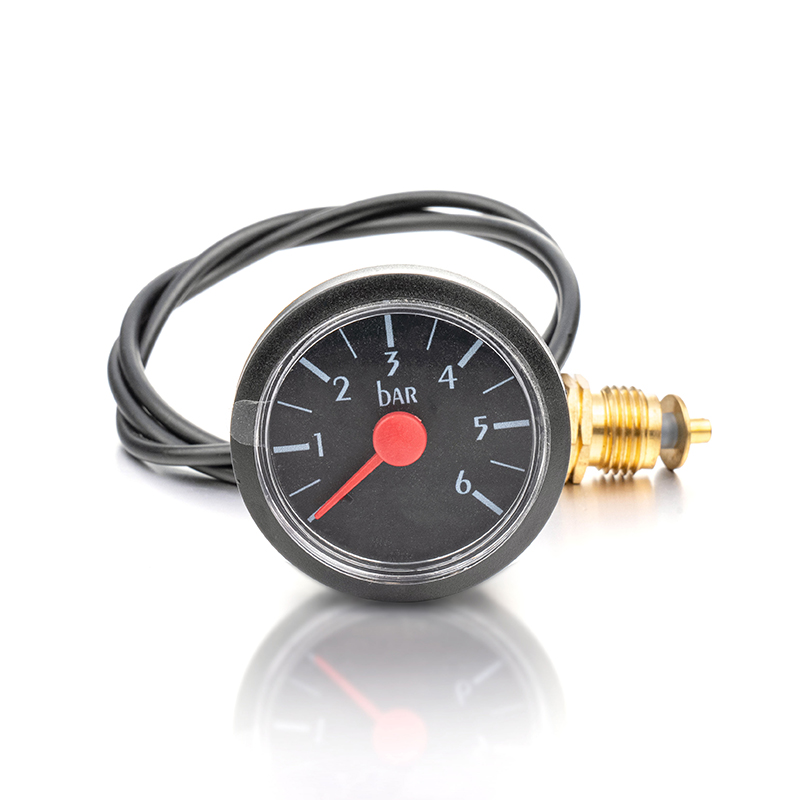

มาตรวัดแบบอะนาล็อกซึ่งเป็นประเภทแบบดั้งเดิมและใช้กันอย่างแพร่หลายแสดงการอ่านความดันโดยใช้ตัวชี้เชิงกลที่เคลื่อนที่ผ่านหน้าปัดที่สอบเทียบ การทำงานของพวกเขาขึ้นอยู่กับการเสียรูปทางกายภาพขององค์ประกอบการตรวจจับในการตอบสนองต่อความดัน มาตรวัดแบบอะนาล็อกที่พบมากที่สุดคือ:
เกจวัดหลอด Bourdon: นี่เป็นมาตรวัดความดันที่แพร่หลายที่สุด หลอด Bourdon เป็นหลอดรูปตัว C แบบแบนเกลียวหรือเกลียวที่ทำจากโลหะ
C-type Bourdon Tube: การออกแบบคลาสสิก, หลอดรูปตัว C ที่มีแนวโน้มที่จะยืดตัวเมื่อความดันเพิ่มขึ้น การเคลื่อนไหวนี้เชื่อมโยงกับกลไกเกียร์และปีกนกที่หมุนตัวชี้บนหน้าปัด พวกเขาเหมาะสำหรับแรงกดดันที่หลากหลาย
Spiral Bourdon Tube: C-type รุ่นขดด้วยหลายรอบ การออกแบบนี้ให้การเคลื่อนไหวของทิปที่มากขึ้นสำหรับการเปลี่ยนแปลงความดันที่กำหนดทำให้เหมาะสำหรับการวัดแรงดันที่ต่ำกว่าด้วยความละเอียดที่สูงขึ้น
Helical Bourdon Tube: คล้ายกับประเภทเกลียวท่อ Helical Bourdon นั้นมีแผลในรูปเกลียว มันมีการเคลื่อนไหวที่ใหญ่ขึ้นสำหรับแรงดันที่กำหนดทำให้เหมาะสำหรับการใช้งานแรงดันสูงมากซึ่งจำเป็นต้องมีการเคลื่อนไหวที่เพิ่มขึ้นเพื่อความแม่นยำ
Gauges กะบังลม: เกจเหล่านี้ใช้ไดอะแฟรมลูกฟูกบาง ๆ ที่ยืดหยุ่นเป็นองค์ประกอบการตรวจจับ ความดันที่ใช้กับด้านหนึ่งของไดอะแฟรมทำให้เกิดการเสียรูป การเสียรูปนี้แปลเป็นการอ่านโดยการเชื่อมโยงเชิงกล เกจวัดไดอะแฟรมนั้นยอดเยี่ยมสำหรับการวัดแรงกดดันต่ำมากและใช้กับสื่อที่มีการกัดกร่อนหรือมีความหนืดเนื่องจากไดอะแฟรมสามารถเคลือบเพื่อต้านทานการโจมตีทางเคมี
Gauges เครื่องสูบลม: เครื่องวัด Bellows ใช้ชุดของความโน้มเอียงโลหะคล้ายหีบเพลงที่ขยายหรือหดตัวกับการเปลี่ยนแปลงของความดัน การเคลื่อนไหวนี้จะถูกถ่ายโอนไปยังตัวชี้ เกจวัดลมมีความไวสูงและใช้เป็นหลักสำหรับการวัดแรงดันต่ำซึ่งมักจะเป็นก๊าซ
มาตรวัดความดันดิจิตอลใช้เซ็นเซอร์อิเล็กทรอนิกส์เพื่อวัดความดันและแสดงค่าบนหน้าจอดิจิตอลที่ชัดเจนและอ่านง่าย พวกเขาเสนอข้อดีหลายประการเหนือคู่อนาล็อกของพวกเขา
ข้อดีของมาตรวัดดิจิตอล:
ความแม่นยำและความละเอียดที่สูงขึ้น: มาตรวัดดิจิตอลมักจะให้การอ่านที่แม่นยำยิ่งขึ้นโดยกำจัดศักยภาพของความผิดพลาดของมนุษย์เมื่อตีความตำแหน่งตัวชี้บนหน้าปัด
คุณสมบัติขั้นสูง: มาตรวัดดิจิตอลจำนวนมากมาพร้อมกับคุณสมบัติเช่นการบันทึกข้อมูลการระงับสูงสุดกราฟแท่งและความสามารถในการสลับระหว่างหน่วยวิศวกรรมหลายหน่วย (เช่น PSI, BAR, KPA) ด้วยการกดปุ่ม
ความทนทานในสภาพแวดล้อมที่รุนแรง: ไม่มีชิ้นส่วนที่เคลื่อนไหวเกจวัดดิจิตอลมีความไวน้อยกว่าต่อความเสียหายจากการสั่นสะเทือนและการเต้นซึ่งอาจทำให้เกิดการสึกหรอและฉีกขาดกลไกที่ละเอียดอ่อนของมาตรวัดแบบอะนาล็อก
ความสามารถในการอ่านที่เพิ่มขึ้น: จอแสดงผลด้านหลังทำให้ง่ายต่อการอ่านการวัดในสภาวะที่มีแสงน้อย
คุณสมบัติทั่วไป:
ทรานสดิวเซอร์แรงดัน: แกนกลางของมาตรวัดดิจิตอลคือเซ็นเซอร์ซึ่งมักจะเป็นตัวแปลงสัญญาณแบบ piezoresistive, capacitive หรือ transducer ที่ใช้มาตรวัดความเครียด ส่วนประกอบนี้แปลงความดันที่ใช้เป็นสัญญาณไฟฟ้าตามสัดส่วน
การประมวลผลสัญญาณ: ไมโครโปรเซสเซอร์ภายในประมวลผลสัญญาณไฟฟ้าจากตัวแปลงสัญญาณชดเชยการเปลี่ยนแปลงของอุณหภูมิและปัจจัยอื่น ๆ เพื่อให้แน่ใจว่ามีความแม่นยำ
จอแสดงผลดิจิตอล: สัญญาณที่ประมวลผลจะแสดงเป็นค่าตัวเลขบนหน้าจอ LCD หรือ LED
| ประเภทมาตรวัด | องค์ประกอบการตรวจจับ | หลักการทำงาน | ช่วงความดันทั่วไป | ข้อดี | ข้อเสีย |
| C-type Bourdon Tube | ท่อโลหะ C | หลอดยืดด้วยแรงดันการเชื่อมโยงจะย้ายตัวชี้ | แรงกดดันปานกลางถึงสูง | แอพพลิเคชั่นที่ใช้กันทั่วไปและคุ้มค่ามากที่สุด | ไวต่อการสั่นสะเทือนความแม่นยำต่ำกว่าดิจิตอล |
| หลอด Bourdon เกลียว/เกลียว | ท่อขดหรือขดลวด | หลอดผ่อนคลายด้วยแรงดันการเชื่อมโยงจะย้ายตัวชี้ | แรงกดดันต่ำถึงสูงมาก | เพิ่มการเคลื่อนไหวของตัวชี้สำหรับความละเอียดที่สูงขึ้นดีสำหรับแรงดันสูง | อาจซับซ้อนและมีราคาแพงกว่าประเภท C |
| Diaphragm | ไดอะแฟรมโลหะลูกฟูก | ไดอะแฟรมเปลี่ยนรูปด้วยแรงดันการเชื่อมโยงจะย้ายตัวชี้ | แรงกดดันต่ำมาก | ยอดเยี่ยมสำหรับแรงกดดันต่ำเข้ากันได้กับสื่อการกัดกร่อน | จำกัด อยู่ที่ช่วงความดันต่ำอาจเปราะบาง |
| Bellows | เครื่องสูบลมโลหะคล้ายหีบเพลง | Bellows ขยาย/สัญญาด้วยแรงกดดันการเชื่อมโยงจะย้ายตัวชี้ | แรงกดดันต่ำ | มีความไวสูงต่อการเปลี่ยนแปลงแรงดันเล็กน้อย | ช่วงความดัน จำกัด อาจมีขนาดใหญ่ |
| ดิจิตอล | ทรานสดิวเซอร์แรงดัน (เช่นเซ็นเซอร์ piezoresistive) | เซ็นเซอร์แปลงความดันเป็นสัญญาณไฟฟ้าประมวลผลและแสดง | แรงกดดันต่ำถึงสูงมาก | ความแม่นยำสูงคุณสมบัติขั้นสูง (การบันทึกข้อมูล) ความแข็งแกร่งต่อการสั่นสะเทือน | ต้องใช้แหล่งพลังงาน (แบตเตอรี่) โดยทั่วไปมีราคาแพงกว่า |
การทำความเข้าใจว่าการทำงานของมาตรวัดแรงดันเป็นกุญแจสำคัญในการชื่นชมบทบาทของพวกเขาในระบบต่างๆ ในขณะที่พวกเขาทั้งหมดวัดความดันกลไกภายในของมาตรวัดแบบอะนาล็อกและดิจิตอลแตกต่างกันอย่างมีนัยสำคัญ
มาตรวัดแบบอะนาล็อกทำงานบนหลักการเชิงกลที่เรียบง่าย แต่มีประสิทธิภาพ แกนกลางของการดำเนินการของพวกเขาขึ้นอยู่กับการแปลงความดันเป็นการเคลื่อนไหวทางกายภาพ
การเคลื่อนไหวเชิงกล: เมื่อของเหลวเข้าสู่พอร์ตความดันมันจะใช้แรงในองค์ประกอบการตรวจจับ - ไม่ว่าจะเป็นหลอด Bourdon, ไดอะแฟรมหรือเครื่องสูบลม
Bourdon Tube: เมื่อความดันเพิ่มขึ้นหลอดรูปตัว C หรือขดลวดที่แบนจะพยายามยืดออก ปลายฟรีของท่อเคลื่อนที่ในแบบเชิงเส้น
Diaphragm/Bellows: ไดอะแฟรมหรือเครื่องสูบลมเบี่ยงเบนทางร่างกายหรือขยายเพื่อตอบสนองต่อความดันที่ใช้
การบ่งชี้ความดัน: การเคลื่อนไหวเชิงเส้นขนาดเล็กขององค์ประกอบการตรวจจับนี้ได้รับการขยายและแปลงเป็นการเคลื่อนที่แบบหมุนโดยการเชื่อมโยงที่มีความแม่นยำและกลไกเกียร์ (มักจะเป็นเกียร์และเฟือง) เกียร์สุดท้ายเชื่อมต่อกับตัวชี้ซึ่งจะหมุนข้ามหน้าปัดที่สอบเทียบเพื่อระบุการอ่านความดัน ผลที่ได้คือการแสดงภาพที่ง่ายตรงและเชื่อถือได้ของความดันภายในระบบ
ในทางตรงกันข้ามมาตรวัดดิจิตอลใช้วิธีการอิเล็กทรอนิกส์ที่ทันสมัยกว่าในการวัดและแสดงความดัน
ทรานสดิวเซอร์ความดัน: กระบวนการเริ่มต้นด้วยตัวแปลงสัญญาณแรงดันซึ่งเป็นหัวใจของมาตรวัดดิจิตอล เซ็นเซอร์นี้มีส่วนประกอบที่เปลี่ยนแปลงคุณสมบัติทางไฟฟ้าเมื่ออยู่ภายใต้แรงดัน ตัวอย่างเช่น transducer piezoresistive ใช้มาตรวัดความเครียดที่ติดอยู่กับไดอะแฟรม เมื่อความดันทำให้ไดอะแฟรมเปลี่ยนรูปความต้านทานไฟฟ้าของมาตรวัดความเครียดเปลี่ยนไป
การประมวลผลสัญญาณ: การเปลี่ยนแปลงนี้ในความต้านทานไฟฟ้า (หรือคุณสมบัติไฟฟ้าอื่น ๆ ) เป็นสัญญาณดิบขนาดเล็กมาก ไมโครโปรเซสเซอร์ภายในและวงจรการปรับสภาพสัญญาณขยายสัญญาณนี้กรองเสียงรบกวนและชดเชยความผันผวนของอุณหภูมิเพื่อให้แน่ใจว่าการอ่านที่แม่นยำ
การแสดงผลแบบดิจิตอล: สัญญาณไฟฟ้าที่ผ่านการประมวลผลและกลั่นจะถูกแปลงเป็นค่าดิจิตอลโดยตัวแปลงแบบอะนาล็อกเป็นดิจิตอล (ADC) ค่านี้เป็นสิ่งที่คุณเห็นแสดงเป็นตัวเลขบนหน้าจอ LCD หรือ LED กระบวนการอิเล็กทรอนิกส์นี้ช่วยให้ความสามารถในการบันทึกข้อมูลมีความแม่นยำสูงและการอ่านที่ชัดเจนและชัดเจน
ส่วนประกอบสำคัญของมาตรวัดความดัน
ในขณะที่การทำงานภายในของพวกเขาอาจแตกต่างกันมาตรวัดความดันส่วนใหญ่แบ่งปันชุดของส่วนประกอบพื้นฐานที่ทำงานร่วมกันเพื่อให้การวัดความดันที่เชื่อถือได้
พอร์ตแรงดัน/ทางเข้า: นี่คือจุดเชื่อมต่อระหว่างมาตรวัดและแหล่งความดัน โดยทั่วไปแล้วจะเป็นแบบเกลียว (เช่น NPT, BSP) ที่ช่วยให้กระบวนการของเหลวเข้าสู่มาตรวัด
องค์ประกอบการตรวจจับ: ตามที่กล่าวไว้ข้างต้นนี่คือองค์ประกอบหลักที่ตอบสนองต่อความดัน มันอาจเป็นหลอด Bourdon, ไดอะแฟรมหรือเครื่องสูบลมและการออกแบบของมันเป็นตัวกำหนดลักษณะการทำงานโดยรวมของมาตรวัด
การเคลื่อนไหว/กลไก: ในมาตรวัดแบบอะนาล็อกสิ่งนี้หมายถึงการเชื่อมโยงเชิงกลที่ซับซ้อนเกียร์และสปริงที่ขยายการเคลื่อนไหวเล็ก ๆ ขององค์ประกอบการตรวจจับและแปลเป็นการหมุนของตัวชี้ มาตรวัดดิจิตอลใช้วงจรอิเล็กทรอนิกส์และไมโครโปรเซสเซอร์สำหรับฟังก์ชั่นนี้
จอแสดงผล: นี่คือที่แสดงการอ่านความดัน สำหรับมาตรวัดแบบอะนาล็อกมันเป็นหน้าปัดที่ปรับเทียบกับตัวชี้ สำหรับมาตรวัดดิจิตอลมันเป็นหน้าจอดิจิตอล (LCD หรือ LED)
กรณีและที่อยู่อาศัย: เปลือกนอกของมาตรวัดซึ่งปกป้องส่วนประกอบภายในที่ละเอียดอ่อนจากปัจจัยด้านสิ่งแวดล้อมเช่นฝุ่นความชื้นและผลกระทบทางกายภาพ วัสดุและการออกแบบของเคสมีความสำคัญต่อความทนทานและความเหมาะสมของมาตรวัดสำหรับสภาพแวดล้อมการทำงานที่หลากหลาย
มาตรวัดความดันเป็นที่แพร่หลายซึ่งทำหน้าที่เป็นอุปกรณ์ตรวจสอบที่สำคัญในอุตสาหกรรมที่หลากหลายและเทคโนโลยีประจำวัน แอพพลิเคชั่นของพวกเขามีความหลากหลายเช่นเดียวกับระบบที่พวกเขาวัดสร้างความมั่นใจในความปลอดภัยประสิทธิภาพและคุณภาพทั่วกระดาน
ในการตั้งค่าอุตสาหกรรมมาตรวัดความดันเป็นเครื่องมือที่ไม่สามารถต่อรองได้สำหรับการควบคุมกระบวนการและความปลอดภัย
น้ำมันและก๊าซ: มาตรวัดความดันเป็นสิ่งจำเป็นในทุกขั้นตอนตั้งแต่การขุดเจาะและการสกัดไปจนถึงการกลั่นและการขนส่ง พวกเขาตรวจสอบความดันไปป์ไลน์ความดันบ่อและความดันในถังเก็บและภาชนะประมวลผลเพื่อป้องกันการรั่วไหลจัดการการไหลและการทำงานที่ปลอดภัย
การประมวลผลทางเคมี: ในโรงงานเคมีมาตรวัดที่ใช้ในการตรวจสอบความดันในเครื่องปฏิกรณ์ถังเก็บและท่อส่งของเหลวและก๊าซต่างๆ การวัดที่แม่นยำเป็นสิ่งสำคัญสำหรับการรักษาเงื่อนไขการเกิดปฏิกิริยาที่เฉพาะเจาะจงและป้องกันไม่ให้เกิดสถานการณ์แรงดันเกินที่เป็นอันตรายด้วยสารเคมีระเหยหรือการกัดกร่อน
การผลิต: จากเครื่องกดไฮดรอลิกไปจนถึงระบบนิวเมติกจะใช้มาตรวัดเพื่อให้แน่ใจว่าเครื่องจักรทำงานที่ความดันที่ถูกต้อง ในการผลิตอาหารและเครื่องดื่มพวกเขาตรวจสอบความดันในการฆ่าเชื้อและกระบวนการบรรจุขวดเพื่อรักษาคุณภาพของผลิตภัณฑ์และความปลอดภัย
การผลิตพลังงาน: ในโรงไฟฟ้ามาตรวัดความดันมีความสำคัญต่อการตรวจสอบความดันหม้อไอน้ำสายไอน้ำและระบบทำความเย็น กังหันไอน้ำแรงดันสูงขึ้นอยู่กับการควบคุมความดันที่แม่นยำสำหรับการผลิตพลังงานที่มีประสิทธิภาพและเพื่อป้องกันความเสียหายของอุปกรณ์
เกจวัดความดันยังเป็นส่วนสำคัญของอุตสาหกรรมยานยนต์ทั้งในการดำเนินงานยานพาหนะและการบำรุงรักษา
แรงดันลมยาง: แอปพลิเคชั่นที่เรียบง่าย แต่มีความสำคัญมาตรวัดความดันลมยางช่วยให้มั่นใจว่าอัตราเงินเฟ้อที่เหมาะสมซึ่งเป็นสิ่งสำคัญสำหรับการจัดการยานพาหนะประสิทธิภาพการใช้เชื้อเพลิงและอายุการใช้งานของยาง
ระบบเครื่องยนต์และของเหลว: ในเครื่องยนต์มาตรวัดตรวจสอบความดันน้ำมันเพื่อให้แน่ใจว่าการหล่อลื่นและความดันน้ำหล่อเย็นที่เพียงพอเพื่อป้องกันความร้อนสูงเกินไป พวกเขายังใช้เพื่อตรวจสอบความดันน้ำมันเชื้อเพลิงและความดันระบบเบรก
ระบบทำความร้อนการระบายอากาศและเครื่องปรับอากาศ (HVAC) ขึ้นอยู่กับเกจวัดแรงดันเพื่อการทำงานที่มีประสิทธิภาพและปลอดภัย
ความดันสารทำความเย็น: ช่างเทคนิคใช้มาตรวัดเพื่อวัดความดันในสายสารทำความเย็นเพื่อวินิจฉัยประสิทธิภาพของระบบระบุการรั่วไหลและตรวจสอบให้แน่ใจว่าระบบถูกชาร์จอย่างเหมาะสม
ระบบหม้อไอน้ำและไฮโดรนิก: มาตรวัดตรวจสอบแรงดันน้ำในหม้อไอน้ำน้ำร้อนและลูปความร้อนแบบไฮโดรนิกเพื่อรักษาการกระจายความร้อนที่สอดคล้องกันและป้องกันความเสียหายของระบบ
ในสาขาการแพทย์มาตรวัดความดันมีบทบาทสำคัญในการดูแลผู้ป่วยและการทำงานของอุปกรณ์
จอภาพความดันโลหิต: Sphygmomanometers ใช้มาตรวัดความดันเพื่อวัดความดันโลหิตของผู้ป่วยซึ่งเป็นสัญญาณสำคัญพื้นฐาน
การระงับความรู้สึกและการส่งออกซิเจน: มาตรวัดถูกใช้เพื่อตรวจสอบความดันของก๊าซในถังก๊าซทางการแพทย์และระบบการจัดส่งเพื่อให้แน่ใจว่าผู้ป่วยจะได้รับการไหลของออกซิเจนหรือการดมยาสลบที่ถูกต้องและปลอดภัย
อุปกรณ์การฆ่าเชื้อ: หม้อนึ่งความดันซึ่งใช้ไอน้ำแรงดันสูงสำหรับการฆ่าเชื้อนั้นติดตั้งมาตรวัดเพื่อให้แน่ใจว่าพวกเขาได้รับแรงดันที่จำเป็นสำหรับการทำหมันที่มีประสิทธิภาพ
| แอปพลิเคชัน | ประเภทมาตรวัดที่แนะนำ | ปัจจัยการเลือกที่สำคัญและหมายเหตุ |
| ระบบไฮดรอลิกแรงดันสูง | Bourdon Tube (C-type หรือ helical) | ช่วงความดัน: ต้องทนต่อแรงกดดันสูงมาก การสั่นสะเทือน: ต้องการมาตรวัดที่เต็มไปด้วยของเหลวเพื่อลดการเต้นและการสั่นสะเทือน |
| สายแช่แข็ง HVAC | หลอด Bourdon (มาตรวัดผสม) | ช่วงความดัน: มักจะต้องใช้มาตรวัด "สารประกอบ" ที่สามารถวัดทั้งความดันบวกและสูญญากาศ ความแม่นยำ: มาตรวัด HVAC เฉพาะที่มีเครื่องชั่งอุณหภูมิสำหรับสารทำความเย็นทั่วไปเหมาะอย่างยิ่ง |
| การประมวลผลทางเคมี (สื่อกัดกร่อน) | Diaphragm Gauge พร้อมซีลเคมี | ความเข้ากันได้ของสื่อ: หลอด Bourdon มาตรฐานจะถูกสึกกร่อน ไดอะแฟรมที่มีซีลเคมีช่วยป้องกันไม่ให้สื่อกระบวนการเข้าสู่มาตรวัด ช่วงความดัน: โดยทั่วไปจะใช้สำหรับการใช้งานแรงดันต่ำ |
| ระบบสูญญากาศ (เช่นห้องปฏิบัติการปั๊มสุญญากาศ) | เครื่องสูบลมหรือมาตรวัดดิจิตอล | ช่วงความดัน: ต้องสามารถวัดความดันต่ำกว่าในบรรยากาศ (สูญญากาศ) ความไว: เกจวัดลมมีความไวสูงต่อการเปลี่ยนแปลงเล็กน้อยในสุญญากาศ มาตรวัดดิจิตอลให้การอ่านที่แม่นยำ |
| สายก๊าซแรงดันต่ำ (เช่นก๊าซธรรมชาติ) | ไดอะแฟรมหรือท่อ Bourdon แรงดันต่ำ | ช่วงความดัน: ออกแบบมาสำหรับการวัดแรงดันต่ำมากมักจะเป็นคอลัมน์น้ำในนิ้ว ความปลอดภัย: ต้องใช้มาตรวัดที่มีความไวสูงสำหรับการตรวจจับการรั่วไหลและการตรวจสอบ |
| เครื่องจักรอุตสาหกรรมทั่วไป | C-type bourdon tube (แห้งหรือเต็มของเหลว) | ค่าใช้จ่ายและความทนทาน: มาตรวัดหลอด Bourdon แบบแห้งมาตรฐานมีประสิทธิภาพ ใช้มาตรวัดที่เต็มไปด้วยของเหลวหากเครื่องจักรประสบกับการสั่นสะเทือนอย่างมีนัยสำคัญ |
| การวัดห้องปฏิบัติการที่แม่นยำ | มาตรวัดความดันดิจิตอล | ความแม่นยำและความละเอียด: เสนอค่าดิจิตอลที่มีความแม่นยำสูงและง่ายต่อการอ่าน คุณสมบัติขั้นสูง: มักจะรวมถึงการบันทึกข้อมูลและการแปลงหน่วยซึ่งมีประโยชน์สำหรับการทำงานในห้องปฏิบัติการ |
| ความดันเต้นเป็นจังหวะ (เช่นปั๊มแบบลูกสูบ) | มาตรวัดหลอด Bourdon ที่เต็มไปด้วยของเหลว | การสั่นสะเทือน/การเต้นเป็นจังหวะ: ของเหลว (มักจะเป็นกลีเซอรีนหรือซิลิโคน) ทำให้การเคลื่อนไหวภายในลดการเคลื่อนไหวภายในป้องกันการกระพือชี้และสึกหรอขยายอายุการใช้งานของมาตรวัด |
การเลือกมาตรวัดความดันที่ถูกต้องไม่ใช่กระบวนการเดียวที่เหมาะกับทุกคน มาตรวัดที่ทำงานได้อย่างสมบูรณ์แบบในแอปพลิเคชันหนึ่งอาจล้มเหลวในการหายนะในอีกอันหนึ่ง เพื่อให้มั่นใจว่าความปลอดภัยความถูกต้องและอายุยืนคุณต้องประเมินปัจจัยสำคัญหลายประการอย่างรอบคอบ ช่วยจำที่ดีที่จะจำได้ว่าสิ่งเหล่านี้คือ "ประทับ": ขนาด, อุณหภูมิ, แอปพลิเคชัน, สื่อ, ความดัน, สิ้นสุด (การเชื่อมต่อ) และการส่งมอบ
นี่เป็นปัจจัยที่สำคัญที่สุด ควรเลือกช่วงเต็มรูปแบบของมาตรวัดอย่างระมัดระวังเพื่อหลีกเลี่ยงความเสียหายจากแรงดันเกินและเพื่อให้แน่ใจว่าการอ่านที่แม่นยำ แนวทางปฏิบัติที่ดีที่สุดทั่วไปคือการเลือกมาตรวัดที่มีแรงดันสูงสุดซึ่งประมาณสองเท่าของแรงดันการทำงานปกติของระบบของคุณ สิ่งนี้ทำให้มั่นใจได้ว่ามาตรวัดจะไม่ทำงานอย่างต่อเนื่องที่ขีด จำกัด สูงสุดซึ่งอาจทำให้เกิดการสึกหรอก่อนวัยอันควร ตัวอย่างเช่นหากความดันในการทำงานปกติของระบบของคุณคือ 50 psi มาตรวัด 100 psi เป็นตัวเลือกที่ดี นอกจากนี้ความดันการทำงานปกติควรอยู่ในช่วงกลางที่สาม (25% ถึง 75%) ของมาตราส่วนของมาตรวัดสำหรับการอ่านที่แม่นยำที่สุด
ความแม่นยำของมาตรวัดความดันมักจะแสดงเป็นเปอร์เซ็นต์ของช่วงเต็มรูปแบบ ตัวอย่างเช่นมาตรวัดที่มีช่วง 100 psi และความแม่นยำ± 1% จะมีข้อผิดพลาดที่อาจเกิดขึ้น± 1 psi ตลอดระดับ ความแม่นยำที่ต้องการขึ้นอยู่กับแอปพลิเคชัน
การใช้งานทั่วไป: สำหรับการใช้งานที่ไม่สำคัญเช่นแรงดันลมยางหรือเครื่องจักรพื้นฐานความแม่นยำ± 2% ถึง± 3% มักจะเพียงพอ
อุตสาหกรรมและกระบวนการ: สำหรับการควบคุมและการตรวจสอบอุตสาหกรรมส่วนใหญ่ความแม่นยำ± 1% เป็นมาตรฐาน
มาตรวัดการทดสอบ: ในการตั้งค่าในห้องปฏิบัติการหรือการสอบเทียบซึ่งความแม่นยำเป็นสิ่งสำคัญยิ่งทดสอบมาตรวัดที่มีความแม่นยำ± 0.25% หรือดีกว่า
ของเหลวหรือก๊าซที่วัดได้เรียกว่า "สื่อ" ส่วนที่เปียกของมาตรวัด - ส่วนประกอบที่สัมผัสโดยตรงกับสื่อ - ต้องทำจากวัสดุที่เข้ากันได้กับมัน
สื่อที่ไม่ใช่การกัดกร่อน: สำหรับสื่อเช่นอากาศน้ำหรือน้ำมันมาตรวัดที่มีชิ้นส่วนทองเหลืองหรือสีบรอนซ์เปียกเป็นที่ยอมรับและประหยัดค่าใช้จ่าย
สื่อการกัดกร่อน: สำหรับสารเคมีที่ก้าวร้าวกรดหรือสารกัดกร่อนอื่น ๆ สแตนเลส, โมเนลหรือโลหะผสมเฉพาะอื่น ๆ มีความจำเป็นเพื่อป้องกันการกัดกร่อนและความล้มเหลวของมาตรวัด การใช้ซีลไดอะแฟรมเป็นวิธีแก้ปัญหาทั่วไปในการปกป้องชิ้นส่วนภายในของมาตรวัด
สภาพแวดล้อมที่มาตรวัดทำงานสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและอายุการใช้งาน
อุณหภูมิ: มาตรวัดจะต้องสามารถทนต่อทั้งอุณหภูมิของสื่อและอุณหภูมิแวดล้อม อุณหภูมิสูงอาจทำให้ส่วนประกอบภายในขยายหรือหดตัวส่งผลกระทบต่อความแม่นยำ สำหรับแอพพลิเคชั่นที่อุณหภูมิสูงจะใช้อุปกรณ์เสริมเช่นกาลักน้ำหรือหอระบายความร้อน
การสั่นสะเทือนและการเต้นเป็นจังหวะ: ในระบบที่มีปั๊มหรือเครื่องจักรสั่นสะเทือนอื่น ๆ การเคลื่อนไหวอย่างรวดเร็วและเอาแน่เอานอนไม่ได้ของตัวชี้ของมาตรวัด (เรียกว่า "กระพือ") สามารถทำให้ไม่สามารถอ่านได้และทำให้เกิดการสึกหรอก่อนวัยอันควร มาตรวัดที่เต็มไปด้วยของเหลวเป็นวิธีแก้ปัญหาที่นี่ น้ำมันกลีเซอรีนหรือซิลิโคนภายในเคสช่วยลดการเคลื่อนไหวของตัวชี้ทำให้มันคงที่และยืดอายุการใช้งานของมาตรวัด
สภาพแวดล้อมที่เป็นอันตราย: สำหรับพื้นที่ที่มีก๊าซระเบิดหรือฝุ่น, เกจวัดที่มีเคสด้านหน้าแข็งและด้านหลังระเบิดเป็นคุณสมบัติด้านความปลอดภัยที่สำคัญ
ขนาดการหมุน: ขนาดของหน้าปัดของมาตรวัดมีความสำคัญต่อความสามารถในการอ่าน หน้าปัดขนาดใหญ่ (4 "หรือ 6") อ่านได้ง่ายกว่าจากระยะไกลในขณะที่หน้าปัดขนาดเล็ก (1.5 "หรือ 2") ถูกใช้ในที่ที่มีพื้นที่ จำกัด
ประเภทการเชื่อมต่อ: การเชื่อมต่อกับบรรทัดกระบวนการจะต้องเข้ากันได้ ประเภทการเชื่อมต่อทั่วไป ได้แก่ Thread National Pipe (NPT), British Standard Pipe (BSP) และอุปกรณ์เมตริกต่างๆ ขนาดการเชื่อมต่อ (เช่น 1/4 ", 1/2") และตำแหน่งของมัน (ด้านล่าง, ด้านหลังหรือการติดตั้งแผง) ก็เป็นข้อควรพิจารณาที่สำคัญสำหรับการติดตั้งที่เหมาะสม
มาตรวัดความดันนั้นมีประสิทธิภาพเท่ากับการติดตั้งและบำรุงรักษาเท่านั้น การจัดการที่เหมาะสมการติดตั้งและกำหนดการบำรุงรักษาตามปกติเป็นสิ่งจำเป็นสำหรับการรับรองประสิทธิภาพที่แม่นยำและเชื่อถือได้ตลอดอายุการใช้งาน
การติดตั้งที่ไม่ถูกต้องเป็นสาเหตุสำคัญของความล้มเหลวของมาตรวัด ปฏิบัติตามแนวทางปฏิบัติที่ดีที่สุดเหล่านี้:
การติดตั้ง: ควรติดตั้งมาตรวัดในตำแหน่งที่สามารถเข้าถึงได้ง่ายและสามารถอ่านได้โดยผู้ประกอบการ หลีกเลี่ยงการติดตั้งในพื้นที่ที่มีการสั่นสะเทือนมากเกินไปเว้นแต่คุณจะใช้มาตรวัดที่เต็มไปด้วยของเหลวที่ออกแบบมาสำหรับเงื่อนไขดังกล่าว
การวางแนว: ควรติดตั้งมาตรวัดในแนวตั้งโดยที่หน้าปัดหันขึ้นด้านบนเพื่อให้แน่ใจว่ากลไกภายในมีความสมดุลอย่างเหมาะสม มาตรวัดจำนวนมากได้รับการปรับเทียบจากโรงงานในตำแหน่งนี้
การปิดผนึกการเชื่อมต่อ: ใช้ยาแนวที่เหมาะสมเช่นเทปเทฟลอนหรือสารประกอบเกลียวท่อบนเกลียวตัวผู้ของการเชื่อมต่อ ใช้ยาแนวลงบนเกลียวทั้งหมดยกเว้นหนึ่งหรือสองตัวแรกเพื่อป้องกันไม่ให้เข้าสู่สายกระบวนการและอาจอุดตันทางเข้ามาตรวัด อย่าเพิ่มการเชื่อมต่อให้แน่นเพราะสิ่งนี้สามารถทำให้ที่อยู่อาศัยของมาตรวัดและลดความแม่นยำได้
การป้องกัน: ในการใช้งานที่มีแรงดันแหลมหรือการเต้นเป็นจังหวะให้พิจารณาใช้ snubber, วาล์วเข็มหรืออุปกรณ์การหน่วงอื่น ๆ เพื่อป้องกันส่วนประกอบภายในของมาตรวัดจากความเสียหาย
การสอบเทียบเป็นกระบวนการเปรียบเทียบการอ่านของมาตรวัดกับมาตรฐานการอ้างอิงที่รู้จักและมีความแม่นยำสูง ช่วยให้มั่นใจได้ว่ามาตรวัดจะให้การวัดที่ถูกต้อง
ความถี่: ความถี่ของการสอบเทียบขึ้นอยู่กับข้อกำหนดความแม่นยำของแอปพลิเคชัน สำหรับแอปพลิเคชันที่สำคัญมาตรวัดอาจถูกสอบเทียบเป็นประจำทุกปีหรือบ่อยขึ้น สำหรับการใช้งานที่สำคัญน้อยกว่าอาจมีกำหนดการน้อยกว่า
ขั้นตอน: การสอบเทียบเกี่ยวข้องกับการใช้ชุดของแรงกดดันที่รู้จักกับมาตรวัดและบันทึกการอ่าน จากนั้นการอ่านจะถูกนำไปเปรียบเทียบกับมาตรฐานอ้างอิงเพื่อกำหนดข้อผิดพลาดของมาตรวัด หากข้อผิดพลาดอยู่นอกความอดทนที่ยอมรับได้มาตรวัดจะถูกปรับหรือแทนที่
การตรวจสอบตามปกติสามารถจับปัญหาได้ก่อนที่พวกเขาจะนำไปสู่ความล้มเหลวอย่างเต็มที่
การตรวจสอบด้วยภาพ: ตรวจสอบมาตรวัดเป็นประจำเพื่อความเสียหายทางกายภาพใบหน้าแก้วร้าวหรือตัวชี้งอ
ศูนย์ตรวจสอบ: เมื่อระบบถูกกดลงตัวชี้ควรกลับไปที่ตำแหน่งศูนย์ หากไม่เป็นเช่นนั้นจะบ่งบอกถึงปัญหาเกี่ยวกับกลไก
การตรวจสอบการอ่าน: ถ้าเป็นไปได้ให้เปรียบเทียบการอ่านของมาตรวัดกับค่าที่ทราบหรือมาตรวัดการอ้างอิงที่สองเพื่อยืนยันว่ามันยังคงทำงานอยู่ภายในช่วงที่ยอมรับได้
แม้จะมีการติดตั้งและการบำรุงรักษาที่เหมาะสมปัญหาก็อาจเกิดขึ้นได้ นี่คือปัญหาที่พบบ่อยและการแก้ปัญหาที่อาจเกิดขึ้น:
มาตรวัดไม่อ่านอย่างถูกต้อง:
ปัญหา: มาตรวัดอ่านสูงเกินไปต่ำเกินไปต่ำเกินไปหรือติดอยู่
สาเหตุที่เป็นไปได้: ความเสียหายแรงดันเกินพอร์ตความดันอุดตันหรือความล้มเหลวทางกลในการเคลื่อนไหว
วิธีแก้ไข: ก่อนอื่นให้ตรวจสอบว่าพอร์ตความดันอุดตันและทำความสะอาดหากจำเป็น หากปัญหายังคงมีอยู่มาตรวัดอาจได้รับความเสียหายอย่างถาวรและต้องเปลี่ยน
มาตรวัดกระพือ:
ปัญหา: ตัวชี้สั่นสะเทือนอย่างรวดเร็วทำให้เป็นไปไม่ได้ที่จะอ่านอย่างต่อเนื่อง
สาเหตุที่เป็นไปได้: โดยทั่วไปจะเกิดจากการเต้นแรงดันหรือการสั่นสะเทือนจากปั๊มหรือคอมเพรสเซอร์
วิธีแก้ปัญหา: ติดตั้งมาตรวัดที่เต็มไปด้วยของเหลว snubber หรือวาล์วเข็มเพื่อลดการเต้นของจังหวะ สำหรับการสั่นสะเทือนเล็กน้อยมาตรวัดที่เต็มไปด้วยของเหลวอาจเพียงพอ
มาตรวัดรั่ว:
ปัญหา: ของเหลวหรือก๊าซรั่วจากจุดเชื่อมต่อหรือที่อยู่อาศัยของมาตรวัด
สาเหตุที่เป็นไปได้: เธรดที่ปิดผนึกไม่ถูกต้องกรณีที่แตกหรือความล้มเหลวของกลไกภายใน
วิธีแก้ปัญหา: ตรวจสอบการเชื่อมต่อสำหรับการปิดผนึกที่เหมาะสม หากการรั่วไหลนั้นมาจากมาตรวัดเองมันเป็นความกังวลด้านความปลอดภัยที่ร้ายแรงและมาตรวัดจะต้องถูกลบออกทันทีจากการให้บริการและแทนที่ อย่าพยายามซ่อมแซมที่อยู่อาศัยของมาตรวัด
เกจวัดความดันเป็นมากกว่าแค่หน้าปัดและตัวชี้ที่เรียบง่าย พวกเขาเป็นเครื่องมือที่ขาดไม่ได้ที่มีบทบาทสำคัญในการรับรองความปลอดภัยประสิทธิภาพและคุณภาพของระบบนับไม่ถ้วนทั่วโลก จากความเรียบง่ายเชิงกลที่แข็งแกร่งของมาตรวัดหลอด Bourdon ไปจนถึงความแม่นยำสูงเทคโนโลยีชั้นสูงของมาตรวัดดิจิตอลอัจฉริยะช่วงของตัวเลือกนั้นกว้างใหญ่และปรับให้เข้ากับความต้องการเฉพาะ
โดยการพิจารณาปัจจัยอย่างรอบคอบเช่นช่วงความดันความแม่นยำความเข้ากันได้ของสื่อและสภาพแวดล้อมคุณสามารถเลือกมาตรวัดที่เหมาะสมสำหรับแอปพลิเคชันของคุณ การติดตั้งที่เหมาะสมการสอบเทียบปกติและการบำรุงรักษาตามปกติมีความสำคัญเท่าเทียมกันสำหรับการเพิ่มอายุการใช้งานของมาตรวัดให้สูงสุดและทำให้มั่นใจได้ว่าการอ่านจะยังคงเชื่อถือได้
